Microscopio electrónico de barrido de presión variable (VP-SEM). El microscopio trabaja con voltajes de aceleración de 5 y 15kV para facilidad de uso y toma de imágenes. El rango de magnificación es de 20 a  15.000 aumentos, seleccionable en 30 pasos e incluye 2 magnificaciones seleccionables y definidas por el usuario para uso frecuente. Utiliza un detector integrado de tipo de electrones back-scattered de estado sólido (solid state backscatter) para detección de la señal y equipado íntegramente con las funciones de auto-foco, auto-brillo y auto-contraste.

Las funciones automáticas para brillo, contraste y foco del microscopio tienen la posibilidad de ajuste manual por el usuario y disponibles para todas las funciones automáticas con despliegue gráfico de las condiciones de foco y contraste.

El microscopio incorpora de manera estándar un sistema de captura de imágenes de alta resolución de por lo menos 640×480 o 1280×960 píxeles de resolución de imagen.
La platina acepta un tamaño de muestra de 70mm x 20mm.

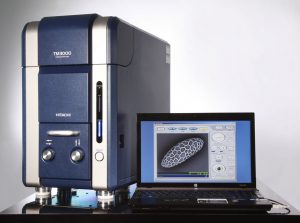

Microscopio Hitachi TM3000 Formato sobremesa
Procedencia Tokyo, Japan
Año de fabricación 2011
Fuente de electrones Filamento de tungsteno en cartucho precentrado
Software de control TM3000, Hitachi High Technologies Corp.
Aceleración de voltaje 5 y 15 kV
Lentes Lente condensadora Lente objetivo
Bobina de astigmatismo Electromagnética 8-pole método XY
Bobina de barrido 2-stage electromagnética por deflección
Detector y tipo de imagen Electrones retrodispersados, semiconductor de 4 vías
Modalidad de observación Modo standard Modo reducción de carga
Magnificación 15 – 30.000X
Resolución 30 nm
Movimiento de la muestra Platina de 2 ejes (XY) manual
Rango de movimiento 0-35 mm eje X, 0-35 mm eje Y
Tamaño máximo de muestra 70 mm a lo ancho y 45 mm en altura
Area de observación 35 mm
Captura de imágenes Cámara interna
Tamaño de la imagen 1280 x 960 pixeles (TIF 1.36 Mb)
Pantalla de observación LCD 24”
Función modo Rayos X No incluído en el equipo
  • Estudio morfológico en botánica, entomología, biomedicina, medicina y odontología (análisis de partes u organismos enteros).


  • Presencia de defectos en materiales.


  • Estudio morfológico de muestras geológicas.


  • Control de calidad y estudio de fatiga de materiales en metalurgia.


  • Direccionalidad de las varillas del esmalte dental en odontología.


  • Caracterización de aspectos morfológicos en paleontología y arqueología sin alterar las muestras.


  • Control de Calidad. En este campo, el microscopio electrónico de barrido es de gran utilidad para el seguimiento morfológico de procesos y su aplicación en el control de calidad de productos de uso y consumo.


  • Estudio y análisis de fibras textiles.


  • Control de calidad de partes electrónicas.


  • Detalles morfológicos en cueros curtidos.


  • Control de calidad de excipientes en industria farmacéutica.

Microscopio electrónico de Barrido Hitachi TM3000
Microscopio electrónico de Barrido Hitachi TM3000

Muestra: Hoja de vid (Vitis vinifera) inoculada con una suspensión de esporas del hongo fitopatógeno Botrytis cinerea. Imagen adquirida 48 horas post inoculación. Magnificacion 300X

Autor: Dra. Grace Armijo Godoy, Laboratorio de Biología Molecular y Biotecnología Vegetal, Facultad de Ciencias Biológicas, Departamento de Genética Molecular y Microbiología, P. Universidad Católica de Chile.
Microscopio electrónico de Barrido Hitachi TM3000
Microscopio electrónico de Barrido Hitachi TM3000

Muestra: Araña de rincón (Loxosceles laeta). La imagen muestra parte del aparato estridulatorio destacando los quelíceros con los cuales muerde a la víctima e inocula el veneno que tiene propiedad necrotizante (muerte de tejido), hemolítica (muerte de los glóbulos rojos), vasculítica y coagulante. Magnificacion 50X.

Microscopio electrónico de Barrido Hitachi TM3000
Microscopio electrónico de Barrido Hitachi TM3000

Muestra: Tallo folicular (pelo) normal que muestra cutícula de la corteza con células queratinizadas con aspecto de “tejas de techo”.

Autor: Dr. Sergio González B. Departamento de Anatomía Patológica, Facultad de Medicina, Hospital Clínico, P. Universidad Católica de Chile.
