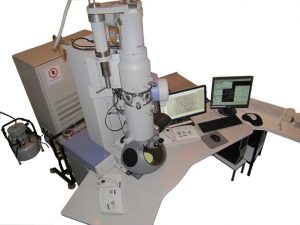

El microscopio electrónico de transmisión Tecnai de la Unidad de Microscopía Avanzada permite la observación de elementos biológicos y materiales con una resolución de 2 angstrom. Con una gran ergonomía ofrece al usuario una gran facilidad de operación para una adecuada observación de muestras tan diversas como tejidos animales y vegetales, bacterias, partículas virales, nanopartículas, macromoléculas y partículas de oro coloidal.

El equipo es capaz de acelerar el haz electrónico hasta 120 kV y mediante su lente objetiva doble permite una alta resolución y extremadamente facilidad de enfoque.

Microscopio Philips Tecnai 12 (Biotwin)
Procedencia Eindhoven, Netherlands
Año de fabricación 1999
Fuente de electrones Filamento de tungsteno en cilindro de Wenhelt
Software de control FEI Software versión 2.1.8 (Windows 2000 sp3)
Aceleración de voltaje 20 - 120 kV
Lentes 5 lentes electromagnéticas
Modalidad de observación Campo claro y campo oscuro
Magnificación 790 - 370.000X
Resolución 0,24 nm (punto a punto)
Movimiento de la muestra Computarizado
Portamuestra Single tilt
Captura de imágenes SIS CCD cámara Megaview G2 (Olympus Corp.)
Software de captura iTEM Olympus Soft Imaging Solutions (Windows NT 6.1)
Tamaño de la imagen 1376 x 1096 pixeles (TIF, 1.44 Mb)
Pantalla de observación LCD 24”

  • Observar y fotografiar zonas de la muestra, de 690 a 250.000 aumentos, con resolución espacial 0,2 nm.

  • Observación de la ultraestructura de células animales y vegetales

  • Localización y diagnóstico de virus mediante tinción negativa y cortes ultrafinos

  • Observación y diagnóstico de patologías en biopsias humanas

  • Control morfológico de tratamientos experimentales en células y tejidos

  • Observación de nanopartículas de distinta naturaleza química

  • Observación de células y tejidos inmunomarcados con oro coloidal

  • Medición de longitudes nanométricas

  • Determinar grado de cristalinidad y morfología

Microscopio electrónico de barrido Philips Tecnai 12 (Biotwin)
Microscopio electrónico de transmisón Philips Tecnai 12 (Biotwin)

Muestra: Microfotografía electrónica de moléculas de hemocianina de Concholepas concholepas (Loco) con tinción negativa, mostrando su forma de cilindro hueco (325Å y 392Å, diámetro externo y altura, respectivamente). Los círculos y rectángulos corresponden a vistas de la proteína desde arriba y lateral, respectivamente. Magnificación 60.000X.

Autor: Dra. María Inés Becker, Fundación Ciencia y Tecnología para el Desarrollo
Equipo: Microscopio electrónico de barrido Philips Tecnai 12 (Biotwin)
Microscopio electrónico de transmisión Philips Tecnai 12 (Biotwin)

Muestra: Biopsia de riñón humano. Glomeruloesclerosis focal y segmentaria. Destaca en este segmento del ovillo capilar glomerular la desapariciòn completa de los procesos pedicelares podocitarios (flechas). También se observan cambios degenerativos del citoplasma podocitario los que incluyen transformación en microvellosidades (cabezas de flecha). La membrana basal conserva su normal estructura y espesor. Magnificacion 4.200X.

Autor: Dr. Gonzalo Méndez,Departamento de Anatomía Patológica, Facultad de Medicina, Hospital Clínico, P. Universidad Católica de Chile.
Equipo: Microscopio electrónico de barrido Philips Tecnai 12 (Biotwin)
Microscopio electrónico de transmisión Philips Tecnai 12 (Biotwin)

Muestra: Neutrófilo infectado con la bacteria klebsiella pneumonie.

Autor: Dr. Hernán Peñaloza (c), laboratorio Dra. Susan Bueno, depto. Genética Molecular y Microbiología, FCB PUC
